半導體專題篇：半導體設備

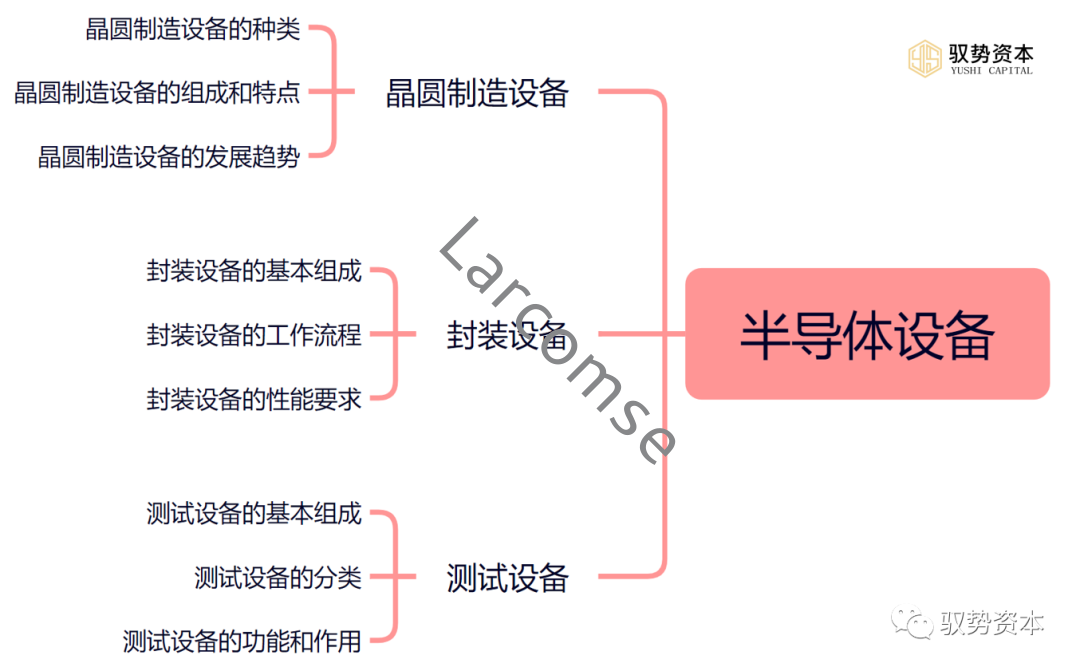

1. 晶圓制造設備

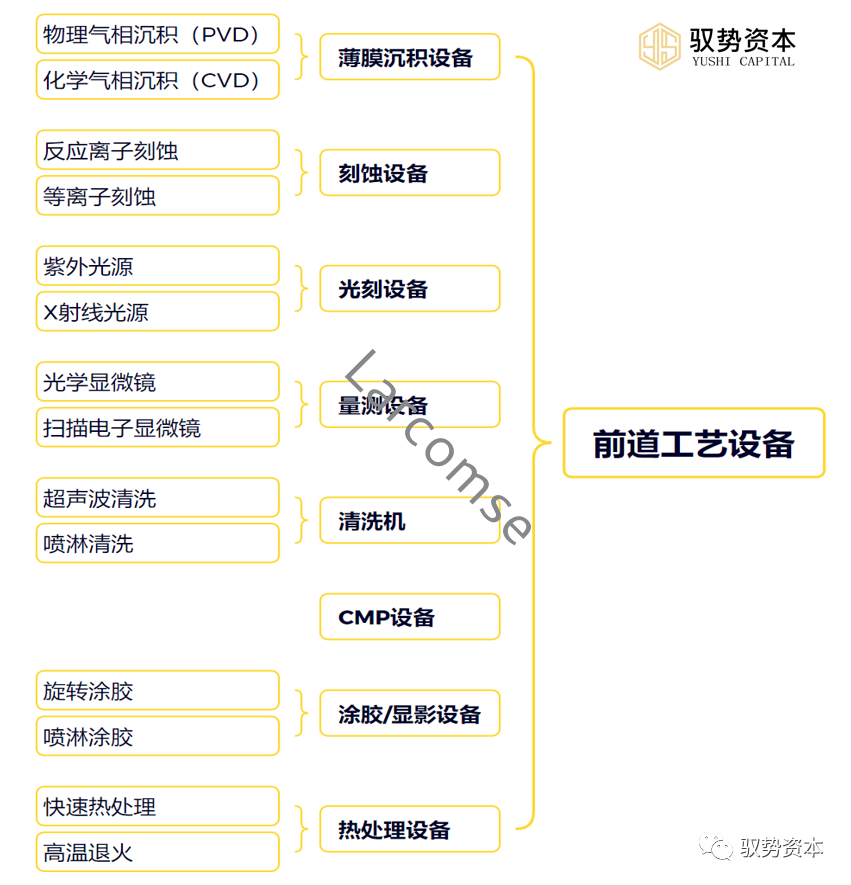

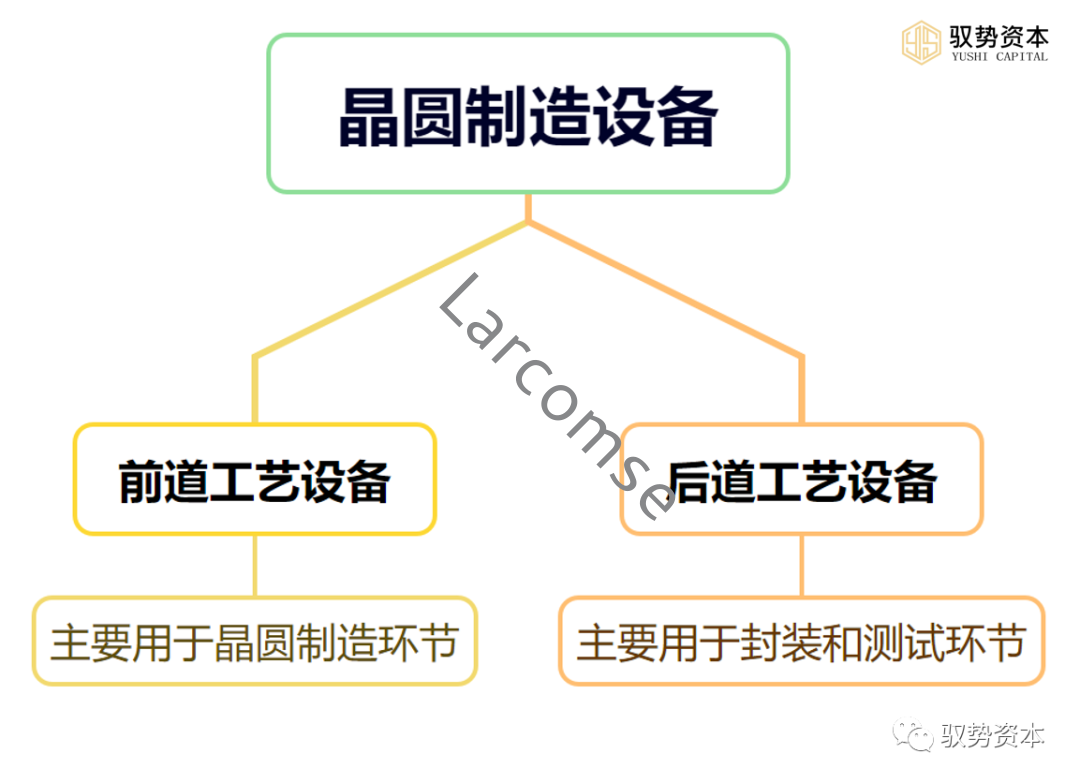

1.1 晶圓制造設備的種類

（1）薄膜沉積設備：薄膜沉積設備是前道工藝設備中的重要組成部分，用于在晶圓表面沉積各種薄膜材料，如金屬、氧化物等。薄膜沉積設備通常采用物理氣相沉積（PVD）或化學氣相沉積（CVD）等技術，以實現均勻、穩定的薄膜沉積。

（2）刻蝕設備：刻蝕設備用于對晶圓表面進行刻蝕，以形成所需的電路線條和孔洞。刻蝕設備通常采用反應離子刻蝕（RIE）或等離子刻蝕等技術，以實現高精度、高效率的刻蝕操作。

（3）光刻設備：光刻設備是前道工藝設備中的核心設備，用于將電路圖案轉移到晶圓表面。光刻設備通常采用紫外光源或X射線光源，以實現高分辨率、高靈敏度的光刻操作。

（4）量測設備：量測設備用于對晶圓表面進行各種測量和檢測，以保證芯片的質量和可靠性。量測設備通常采用光學顯微鏡、掃描電子顯微鏡（SEM）等設備，以實現高精度、高效率的測量和檢測操作。

（5）清洗機：清洗機用于清洗晶圓表面的雜質和污染物，保證芯片制造過程中的質量和穩定性。清洗機通常采用超聲波清洗、噴淋清洗等技術，以實現高效、徹底的清洗操作。

（6）CMP設備：CMP設備用于對晶圓表面進行平坦化處理，以保證芯片制造過程中的穩定性和精度。CMP設備通常采用化學機械拋光（CMP）技術，以實現高效率、高精度的平坦化操作。

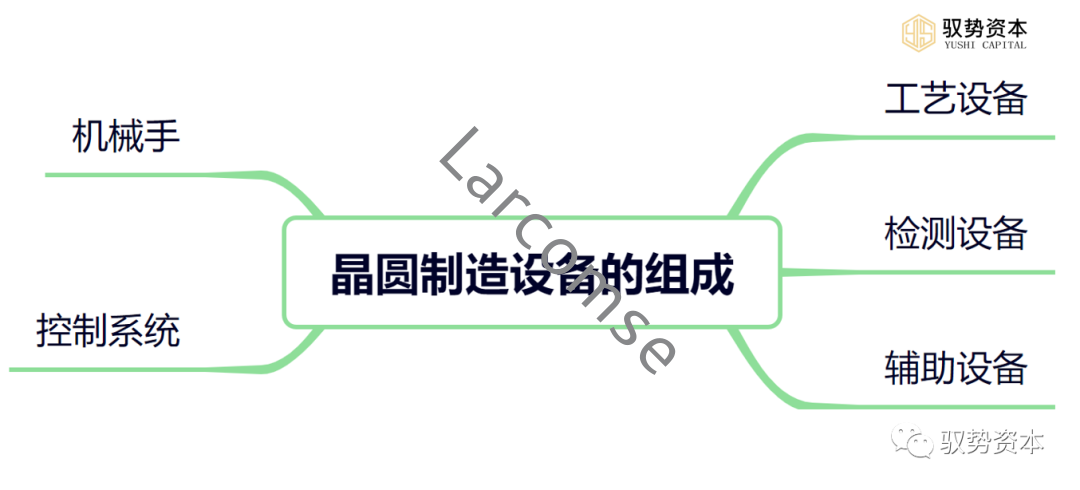

1.2 晶圓制造設備的組成和特點

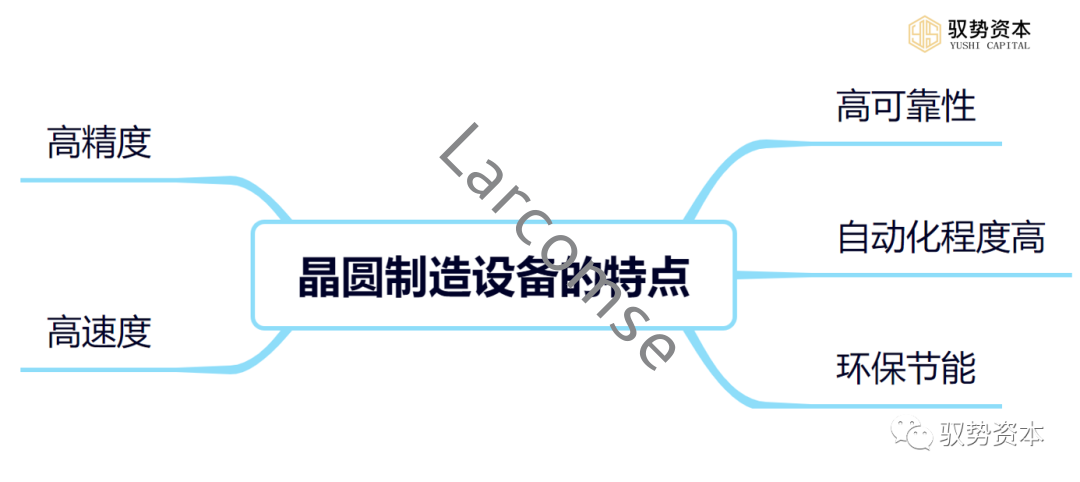

晶圓制造設備的特點主要表現在以下幾個方面：

（1）高精度：晶圓制造設備的精度要求非常高，需要在納米級別進行操作，以確保芯片的質量和性能。

（2）高速度：晶圓制造設備的速度很快，能夠在短時間內完成大量的制造工作，提高生產效率。

（3）高可靠性：晶圓制造設備的可靠性要求很高，因為一旦出現故障，將導致大量的生產中斷和產品損失。

（4）自動化程度高：晶圓制造設備的自動化程度很高，能夠實現自動化的生產流程和工藝控制，提高生產效率和產品質量。

（5）環保節能：隨著環保意識的提高，晶圓制造設備的設計和制造也更加注重環保和節能，減少對環境的影響。

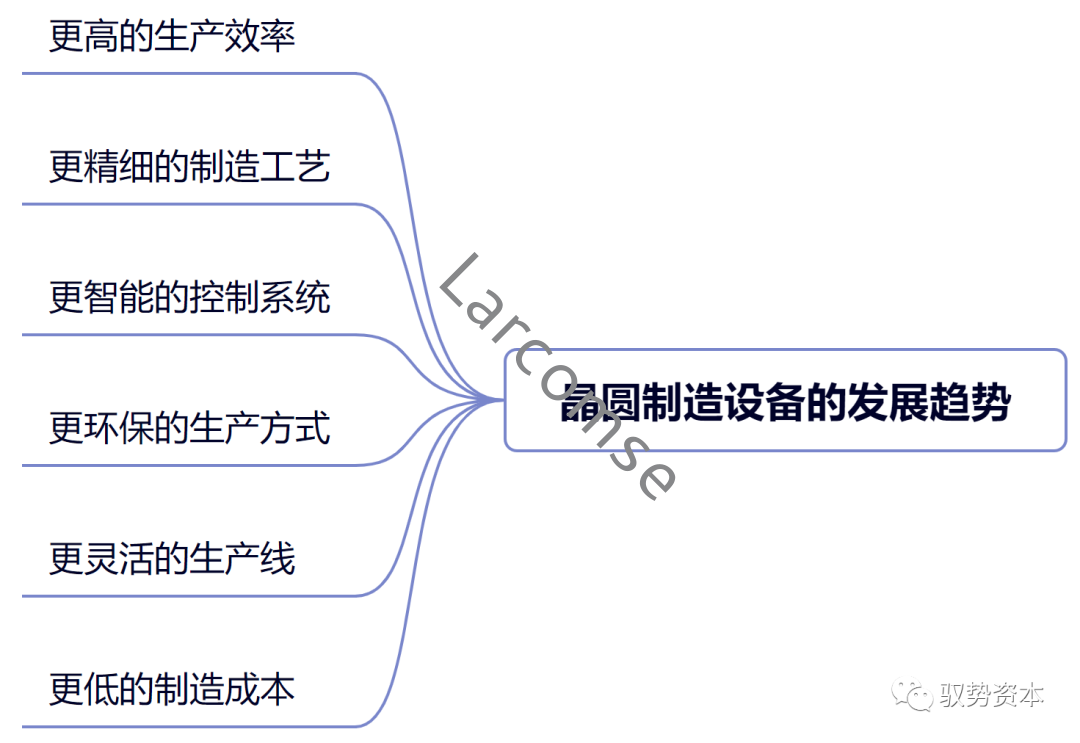

1.3 晶圓制造設備的發展趨勢

隨著半導體技術的不斷發展和進步，晶圓制造設備也在不斷發展和改進。未來晶圓制造設備的發展趨勢主要包括以下幾個方面：

（1）更高的生產效率：隨著半導體市場的不斷擴大和競爭的加劇，晶圓制造設備需要更高的生產效率以滿足市場需求。為了提高生產效率，晶圓制造設備需要實現更快的速度、更高的精度和更可靠的穩定性。例如，機械手設備需要實現更快速、更精準的搬運和定位，控制系統需要實現更高效、更穩定的控制和調度。

（2）更精細的制造工藝：隨著半導體芯片復雜程度的不斷提高和工藝要求的不斷細化，晶圓制造設備需要具備更精細的制造工藝。例如，光刻設備需要實現更精細的光刻線條和更高的分辨率，薄膜沉積設備需要實現更均勻、更穩定的薄膜沉積。此外，刻蝕設備、量測設備等也需要不斷改進工藝技術，以適應更精細的工藝要求。

（3）更智能的控制系統：隨著自動化技術和人工智能技術的不斷發展，晶圓制造設備需要實現更智能的控制系統。通過引入人工智能、機器學習等技術，可以實現設備的自主控制和優化調度，提高生產效率和產品質量。例如，控制系統可以通過機器學習算法對生產數據進行學習和分析，實現生產過程的精細控制和優化。

（4）更環保的生產方式：隨著環保意識的不斷提高和政策法規的日益嚴格，晶圓制造設備需要實現更環保的生產方式。設備的制造和使用過程中需要盡可能減少對環境的影響，例如采用節能設計、減少廢棄物排放等措施。此外，設備也需要不斷改進工藝技術，以減少對環境的污染。

（5）更靈活的生產線：隨著市場需求的變化和技術的發展，晶圓制造設備需要實現更靈活的生產線。生產線需要具備更高的適應性、可擴展性和可維護性，以適應不同類型、不同工藝要求的芯片生產。例如，生產線可以通過模塊化設計實現不同設備的靈活組合和擴展，通過智能維護系統實現設備的預測性維護和快速修復。

（6）更低的制造成本：為了提高市場競爭力，晶圓制造設備需要實現更低的制造成本。設備的材料選擇、設計優化、生產流程等方面都需要進行成本控制和優化。例如，設備可以采用新型材料、優化結構設計、簡化生產流程等方式來降低制造成本。此外，設備也需要通過提高生產效率、降低故障率等方式來降低運營成本。

總之，晶圓制造設備的發展趨勢是多方面的，包括提高生產效率、實現更精細的制造工藝、實現更智能的控制系統、實現更環保的生產方式、實現更靈活的生產線以及降低制造成本等。這些發展趨勢將有助于提高晶圓制造設備的性能和市場競爭力，推動半導體產業的持續發展。

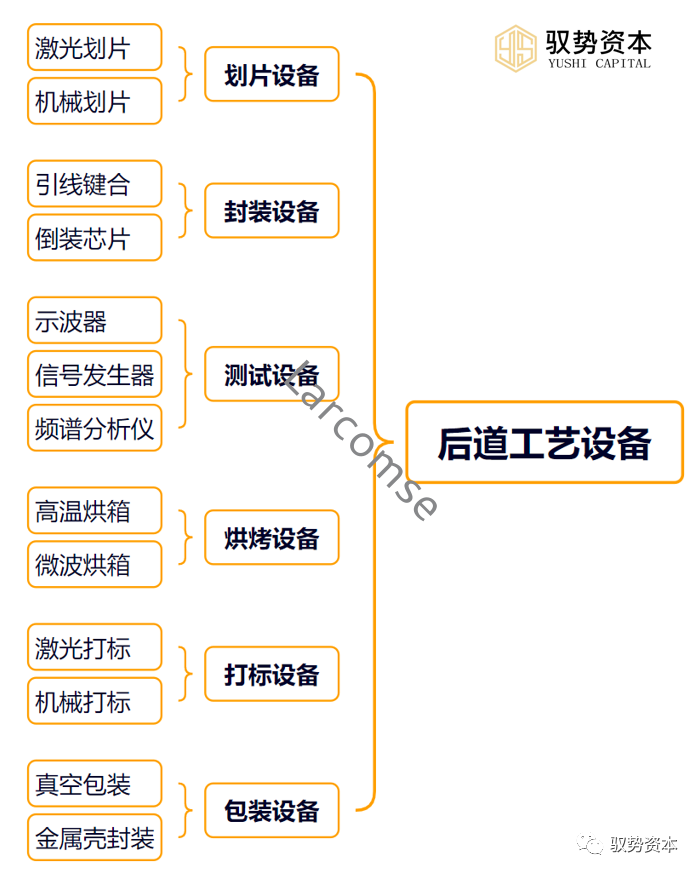

2. 封裝設備

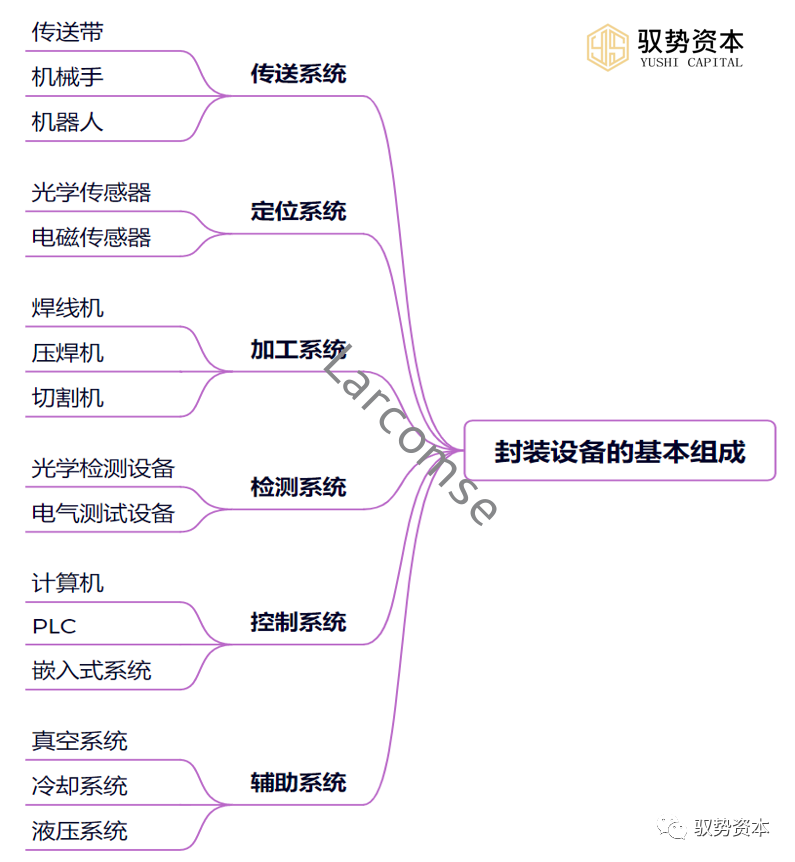

2.1 封裝設備的基本組成

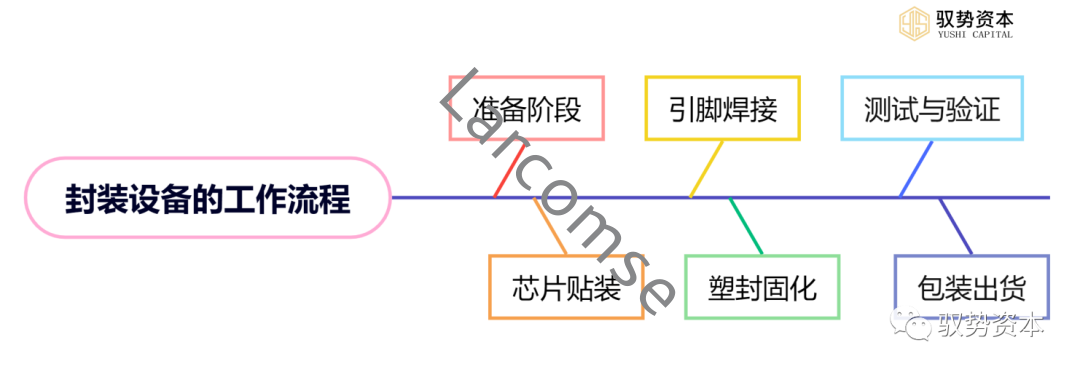

2.2 封裝設備的工作流程

封裝設備的工作流程是半導體制造過程中非常重要的一部分，以下是封裝設備工作流程的詳細介紹：

（1）準備階段：在準備階段，根據芯片的類型、規格和封裝要求，選擇適合的封裝設備及其配件，并進行安裝和調試。這個階段還包括對操作人員進行技術培訓和安全操作指導，以確保設備能夠正常運行和操作安全。

（2）芯片貼裝：在芯片貼裝階段，將芯片放置在基板上，并使用封裝設備對其進行固定和連接。這個階段需要使用精密的機械手和傳送裝置，以確保芯片能夠準確地放置在基板上。同時，還需要使用焊線機等設備將芯片的引腳與基板的引腳進行連接。

（3）引腳焊接：在引腳焊接階段，使用焊線機等設備將芯片的引腳與基板的引腳進行焊接。這個階段需要控制焊接的溫度、時間和壓力等因素，以確保焊接質量和芯片的電氣性能。同時，還需要對焊接結果進行檢測和記錄，以確保焊接質量和一致性。

（4）塑封固化：在塑封固化階段，使用塑封材料將芯片和基板封裝在一起，并使其固化。這個階段需要使用精密的傳送裝置和加熱系統，以確保塑封材料的均勻分布和固化效果。同時，還需要對固化溫度、時間和壓力等因素進行控制，以確保塑封質量和芯片的穩定性。

（5）測試與驗證：在測試與驗證階段，對已經封裝好的芯片進行功能和性能測試，以確保其符合設計要求和規格。這個階段需要使用各種測試設備和測試程序，如示波器、信號發生器、頻譜分析儀等，以檢測芯片的電氣性能和穩定性。同時，還需要對測試結果進行記錄和分析，以找出問題和改進方向。

（6）包裝出貨：在包裝出貨階段，將測試合格的芯片進行包裝和出貨。這個階段需要使用合適的包裝材料和容器，以保護芯片免受機械損傷和環境影響。同時，還需要根據客戶的要求進行包裝設計和出貨運輸安排，以確保產品能夠安全準確地送達客戶手中。

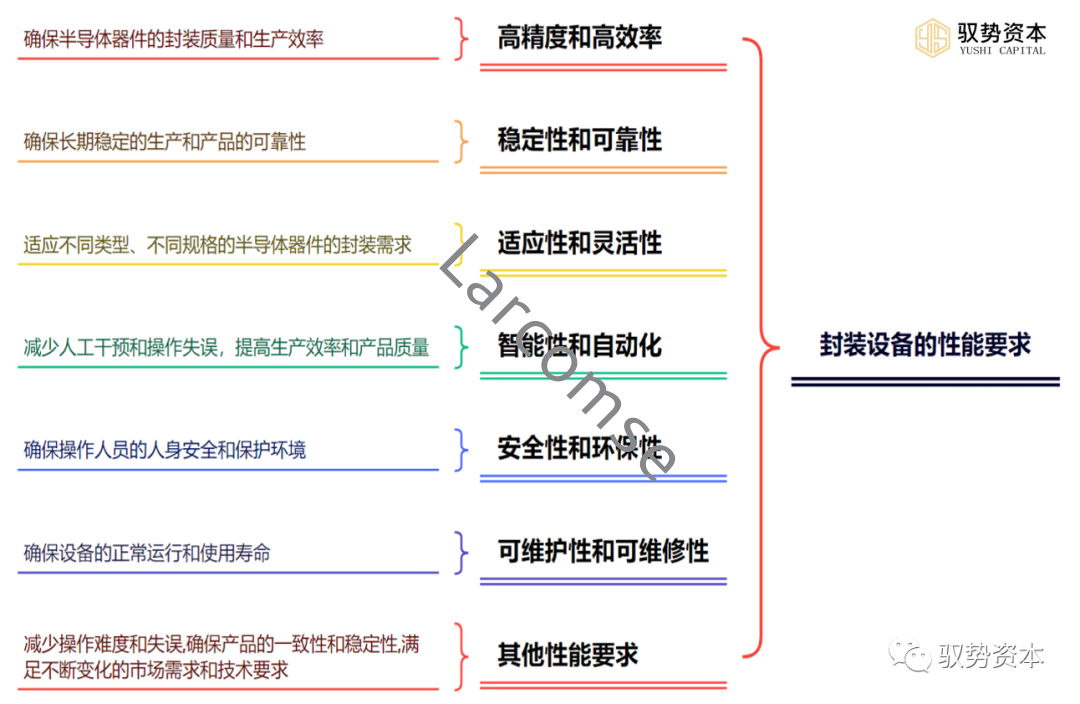

2.3 封裝設備的性能要求

封裝設備的性能要求是確保半導體器件的質量、穩定性和可靠性，以下是封裝設備的性能要求的詳細介紹：

（1）高精度和高效率：封裝設備需要具備高精度和高效率的特點，以確保半導體器件的封裝質量和生產效率。高精度是指設備能夠準確地完成各項操作，如芯片貼裝、引腳焊接、塑封固化等，以確保封裝位置、引腳連接和塑封材料的均勻分布等符合設計要求和規格。高效率是指設備能夠快速地完成各項操作，提高生產效率，以降低生產成本和滿足市場需求。

（2）穩定性和可靠性：封裝設備需要具備穩定性和可靠性的特點，以確保長期穩定的生產和產品的可靠性。穩定性是指設備在長時間連續生產過程中，能夠保持穩定的性能和精度，不會出現故障或誤差。可靠性是指設備在規定的條件下能夠可靠地完成各項操作，確保產品的質量和性能。

（3）適應性和靈活性：封裝設備需要具備適應性和靈活性的特點，以適應不同類型、不同規格的半導體器件的封裝需求。適應性是指設備能夠適應不同類型和規格的芯片和基板，以滿足不同產品的封裝要求。靈活性是指設備能夠靈活地調整和優化各項參數和操作，以適應不同的生產需求和變化。

（4）智能性和自動化：封裝設備需要具備智能性和自動化的特點，以減少人工干預和操作失誤，提高生產效率和產品質量。智能性是指設備能夠根據預設的程序和指令自動地完成各項操作，并能夠進行自我檢測和故障診斷。自動化是指設備能夠減少人工參與，提高自動化程度，以減少人為因素對產品質量的影響。

（5）安全性和環保性：封裝設備需要具備安全性和環保性的特點，以確保操作人員的人身安全和保護環境。安全性是指設備能夠保證操作人員的安全，避免因操作不當或設備故障導致的安全事故。環保性是指設備能夠采用環保材料和工藝，減少對環境的影響和污染。

（6）可維護性和可維修性：封裝設備需要具備可維護性和可維修性的特點，以確保設備的正常運行和使用壽命。可維護性是指設備能夠方便地進行日常維護和保養，如清潔、潤滑等，以延長設備的使用壽命。可維修性是指設備在出現故障時能夠方便地進行維修和更換部件，以減少停機時間和降低生產成本。

（7）其他性能要求：除了以上幾個方面的性能要求外，封裝設備還有其他性能要求，如：可操作性、可重復性、可擴展性等。可操作性是指設備能夠方便地進行操作和控制，以減少操作難度和失誤。可重復性是指設備能夠重復地完成相同的操作和生產任務，以確保產品的一致性和穩定性。可擴展性是指設備能夠根據生產需求和技術進步進行升級和擴展，以滿足不斷變化的市場需求和技術要求。

綜上所述，封裝設備的性能要求是多方面的，需要綜合考慮設備的精度、效率、穩定性、可靠性、適應性、靈活性、智能性、安全性、環保性以及其他性能要求。這些性能要求需要在設備的選型、設計、制造和使用過程中得到充分考慮和保障，以確保半導體器件的質量、穩定性和可靠性。

3. 測試設備

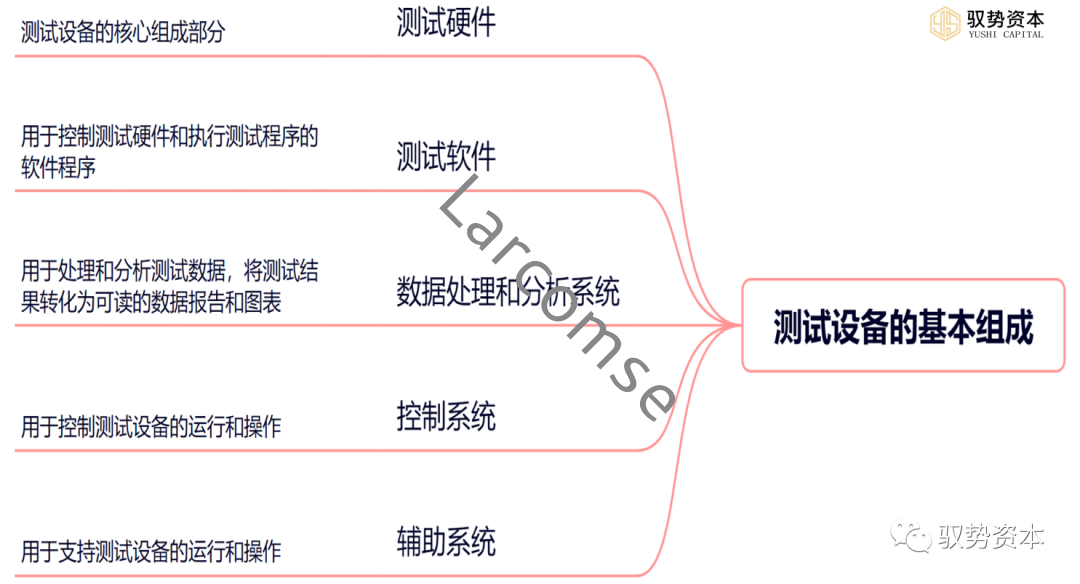

3.1 測試設備的基本組成

半導體設備中的測試設備是確保半導體產品質量和可靠性的重要環節。測試設備是對半導體產品進行檢測和評估的過程，以確保產品的質量和性能符合要求。其中，測試設備的基本組成包括以下幾個主要部分：

（1）測試硬件：測試硬件是測試設備的核心組成部分，主要包括測試接口板、探針卡、測試socket等。測試接口板是用于連接測試程序和測試硬件的接口設備，探針卡是用于連接被測芯片和測試接口板的中間設備，測試socket是用于放置被測芯片的插座。

（2）測試軟件：測試軟件是用于控制測試硬件和執行測試程序的軟件程序。測試軟件需要針對不同的被測芯片和測試項目進行開發和優化，以確保測試結果的準確性和可靠性。

（3）數據處理和分析系統：數據處理和分析系統用于處理和分析測試數據，將測試結果轉化為可讀的數據報告和圖表。數據處理和分析系統還需要對測試結果進行統計和分析，以發現產品存在的問題和改進方向。

（4）控制系統：控制系統用于控制測試設備的運行和操作，包括機械運動系統、溫度控制系統、壓力控制系統等。控制系統需要與測試軟件進行配合，實現自動化測試和控制。

（5）輔助系統：輔助系統用于支持測試設備的運行和操作，包括冷卻系統、清潔系統、照明系統等。

3.2 測試設備的分類

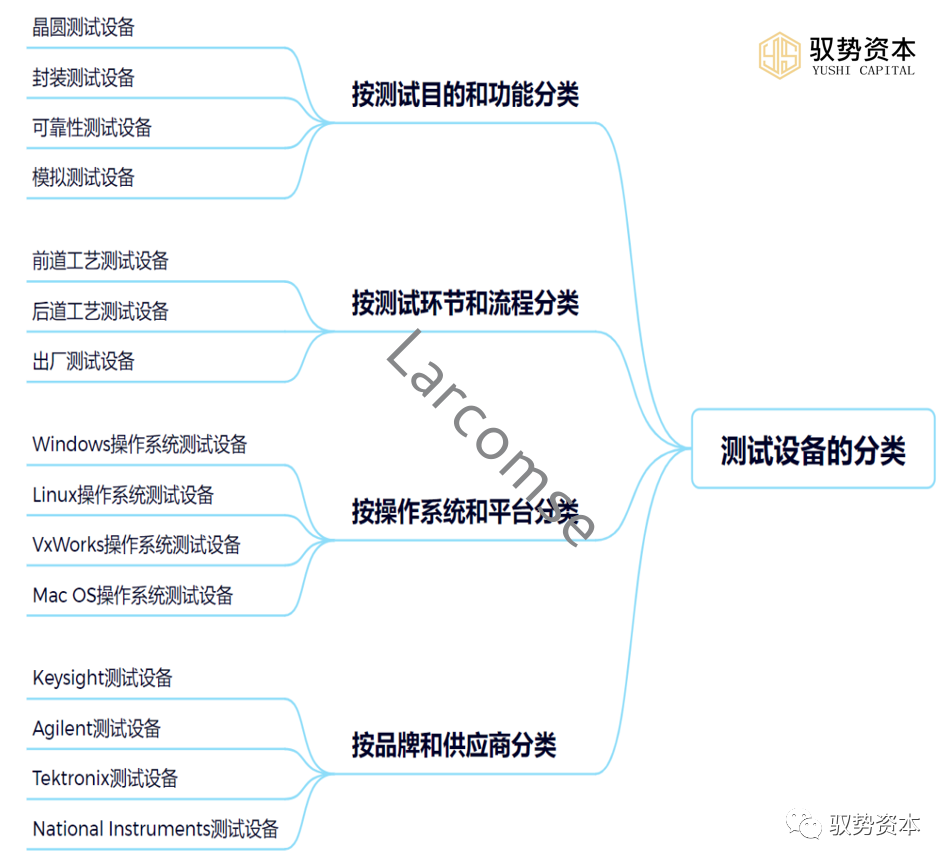

半導體設備中的測試設備根據不同的分類方式可以有多種類型。以下是一些常見的分類方式及對應的測試設備種類：

一、按測試目的和功能分類

（1）晶圓測試設備（Wafer Tester）：用于在制造過程中對晶圓進行測試，檢測芯片的功能和性能。晶圓測試設備通常包括測試接口板、探針卡、測試socket等硬件，以及測試程序和數據處理系統等軟件。

（2）封裝測試設備（Package Tester）：用于在芯片封裝完成后進行測試，檢測封裝質量和芯片的性能。封裝測試設備通常包括測試socket、測試程序和數據處理系統等軟件，以及機械操作平臺等硬件。

（3）可靠性測試設備（Reliability Tester）：用于對芯片進行可靠性評估和測試，檢測芯片在不同環境下的穩定性和可靠性?？煽啃詼y試設備通常包括環境模擬設備、測試程序和數據處理系統等軟件，以及測試樣品等硬件。

（4）模擬測試設備（Emulation Tester）：用于對芯片的模擬電路進行測試，檢測模擬電路的性能和功能。模擬測試設備通常包括信號發生器、示波器、邏輯分析儀等硬件，以及測試程序和數據處理系統等軟件。

二、按測試環節和流程分類

（1）前道工藝測試設備（Front-end Process Tester）：用于在芯片制造過程中對前道工藝進行測試，檢測薄膜、光刻、刻蝕等工藝的質量和穩定性。前道工藝測試設備通常包括光學顯微鏡、電子顯微鏡、X射線衍射儀等硬件，以及測試程序和數據處理系統等軟件。

（2）后道工藝測試設備（Back-end Process Tester）：用于在芯片制造過程中對后道工藝進行測試，檢測金屬布線、封裝等工藝的質量和穩定性。后道工藝測試設備通常包括探針臺、掃描電子顯微鏡、能譜儀等硬件，以及測試程序和數據處理系統等軟件。

（3）出廠測試設備（Out-off-line Tester）：用于對已經制造完成的芯片進行最終測試，檢測芯片的功能和性能。出廠測試設備通常包括測試接口板、探針卡、測試socket等硬件，以及測試程序和數據處理系統等軟件。

三、按操作系統和平臺分類

（1）Windows操作系統測試設備：基于Windows操作系統的測試設備，使用通用的PC硬件平臺和Windows操作系統，通過安裝相應的測試軟件實現芯片的測試。

（2）Linux操作系統測試設備：基于Linux操作系統的測試設備，使用通用的PC硬件平臺和Linux操作系統，通過安裝相應的測試軟件實現芯片的測試。

（3）VxWorks操作系統測試設備：基于VxWorks操作系統的測試設備，使用通用的PC硬件平臺和VxWorks操作系統，通過安裝相應的測試軟件實現芯片的測試。VxWorks操作系統通常用于實時性要求較高的應用場景。

（4）Mac OS操作系統測試設備：基于Mac OS操作系統的測試設備，使用通用的Mac硬件平臺和Mac OS操作系統，通過安裝相應的測試軟件實現芯片的測試。Mac OS操作系統通常用于圖形處理等特殊應用場景。

四、按品牌和供應商分類

（1）Keysight測試設備：Keysight是一家全球知名的電子測量儀器制造商，提供了一系列半導體設備中的測試設備，包括數字萬用表、信號發生器、示波器等硬件設備和相應的軟件。

（2）Agilent測試設備：Agilent是另一家全球知名的電子測量儀器制造商，提供了一系列半導體設備中的測試設備，包括光譜儀、色譜儀、質譜儀等硬件設備和相應的軟件。

（3）Tektronix測試設備：Tektronix是一家專注于實時測試和測量的公司，提供了一系列半導體設備中的測試設備，包括數字示波器、邏輯分析儀、協議分析儀等硬件設備和相應的軟件。

（4）National Instruments（NI）測試設備：National Instruments是一家專注于虛擬儀器技術的公司，提供了一系列半導體設備中的測試設備，包括數據采集卡、多功能儀器模塊等硬件設備和相應的軟件。

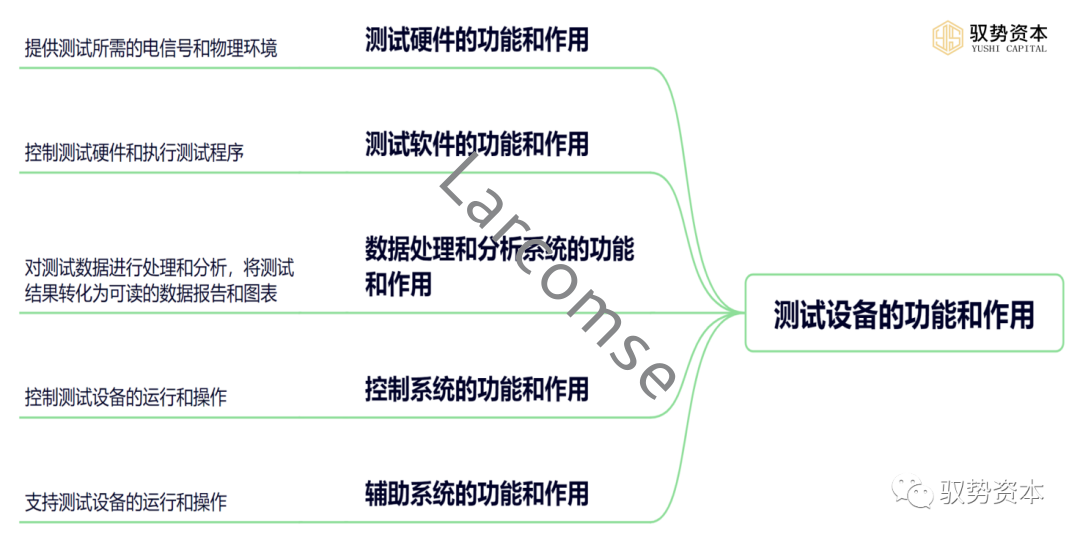

3.3 測試設備的功能和作用

（1）測試硬件的功能和作用：測試硬件的主要功能是提供測試所需的電信號和物理環境，如電壓、電流、溫度、壓力等。同時，測試硬件還需要對被測芯片進行精確的控制和測量，以確保測試結果的準確性和可靠性。

（2）測試軟件的功能和作用：測試軟件的主要功能是控制測試硬件和執行測試程序。測試軟件需要與測試硬件進行配合，通過對測試硬件的控制，實現對被測芯片的自動化測試和控制。同時，測試軟件還需要對測試數據進行處理和分析，以發現產品存在的問題和改進方向。

（3）數據處理和分析系統的功能和作用：數據處理和分析系統的主要功能是對測試數據進行處理和分析，將測試結果轉化為可讀的數據報告和圖表。數據處理和分析系統還需要對測試結果進行統計和分析，以發現產品存在的問題和改進方向。此外，數據處理和分析系統還需要提供數據存儲和管理功能，以確保數據的可靠性和可追溯性。

（4）控制系統的功能和作用：控制系統的的主要功能是控制測試設備的運行和操作，包括機械運動系統、溫度控制系統、壓力控制系統等。控制系統需要與測試軟件進行配合，實現自動化測試和控制。此外，控制系統還需要提供安全保護功能，以確保設備和人員的安全。

（5）輔助系統的功能和作用：輔助系統的主要功能是支持測試設備的運行和操作，包括冷卻系統、清潔系統、照明系統等。輔助系統需要根據設備的需求進行配置和使用，以確保設備的穩定性和可靠性。
