干貨滿滿，詳細解讀下一代HBM架構！

2025-11-13 13:26:59 LH 433

轉：

本文將詳細介紹下一代HBM標準，包括HBM4、HBM5、HBM6、HBM7和HBM8，每一代都將提供巨大的進步，以滿足不斷增長的數據中心和AI需求。

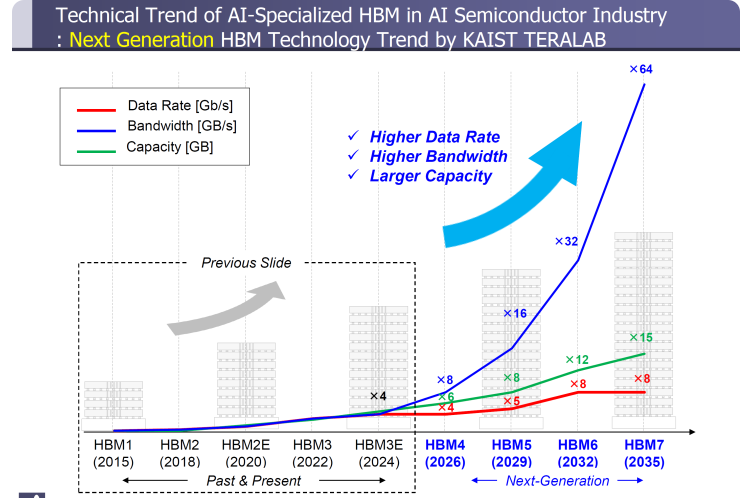

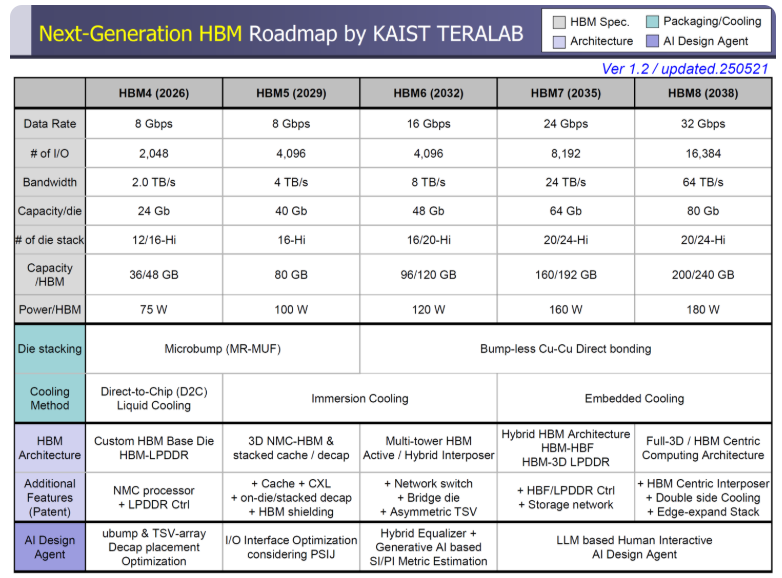

在韓國科學技術院（KAIST）和Tera （TB互連和封裝實驗室）最近的一份報告中，兩家公司概述了HBM的路線圖，并詳細介紹了對下一代標準的期望。該報告概述了幾個新的和即將推出的HBM標準，如HBM4、HBM5、HBM6、HBM7和HBM8。

首先是HBM4。這將是2026年推出的下一代數據中心和AI GPU的首選標準。AMD和NVIDIA都已經確認在他們的MI400和Rubin產品中使用HBM。

這里也分享了些NVIDIA的路線圖，考慮到TeraByte負責處理HBM內存的互連和封裝方法，這可能會有一些分量。

HBM4內存用于NVIDIA的Rubin和AMD的MI500 GPU

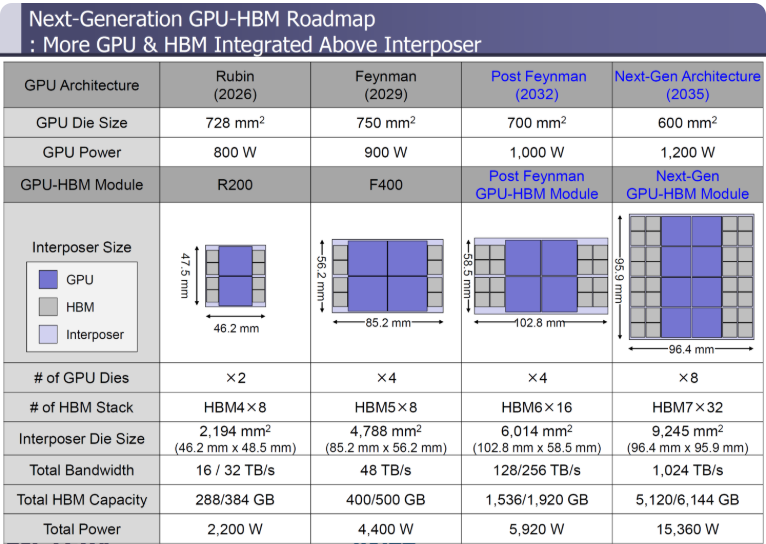

首先，我們看看NVIDIA的Rubin和Rubin Ultra，它們將分別利用HBM4和HBM4e內存。在官方路線圖中，NVIDIA顯示Rubin有8個HBM4插槽，Rubin Ultra有16個HBM4插槽。每個都有兩個GPU芯片，但Ultra更大，提供標準Rubin的兩倍計算密度。

據該研究公司稱，Rubin的GPU芯片尺寸為728平方毫米，每個芯片將消耗800W的功率。這只是標準的Rubin產品。中間層的尺寸為2194 mm2 (46.2mm x 48.5mm)，將承載288至384 Gb的VRAM容量，總帶寬為16-32 TB/s。芯片總功耗為2200W，幾乎是Blackwell B200 GPU的兩倍。

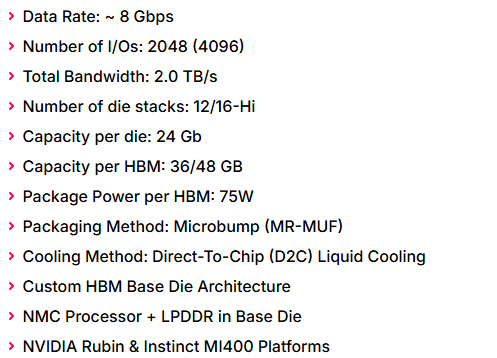

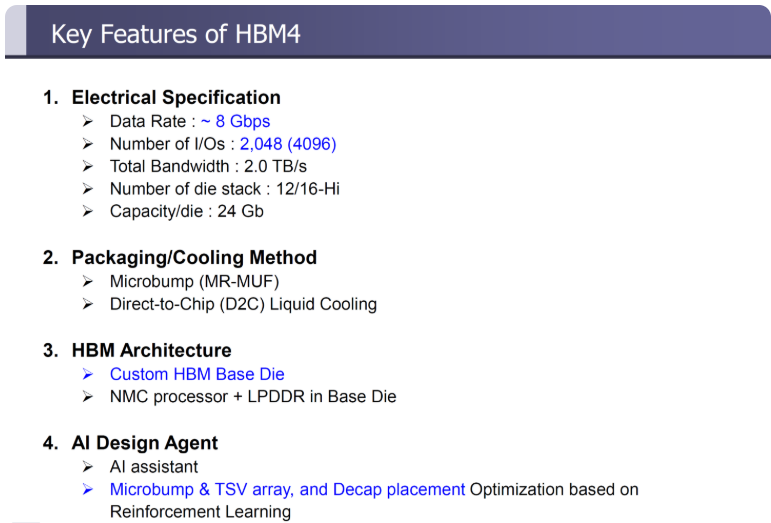

HBM4內存標準的主要特性包括：

有趣的是，AMD的Instinct MI400也將于明年發布，與Rubin相比，它的性能更上一層，目標是提供432Gb的HBM4容量，內存帶寬高達19.6 TB/s。

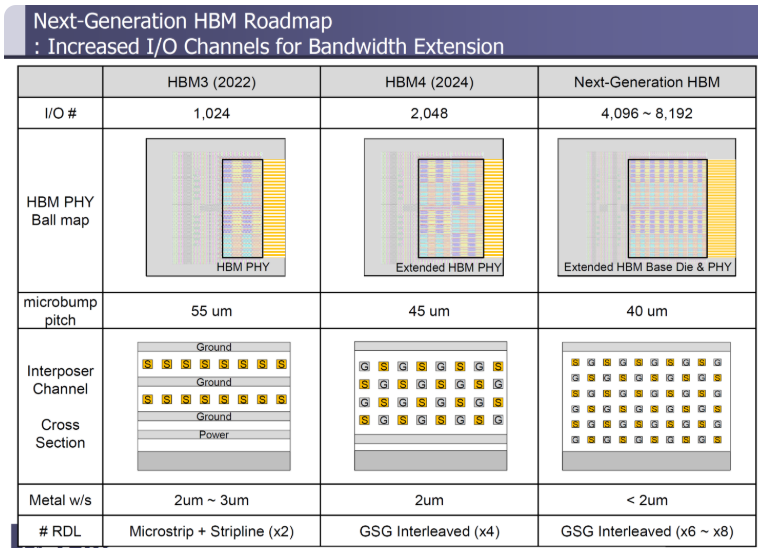

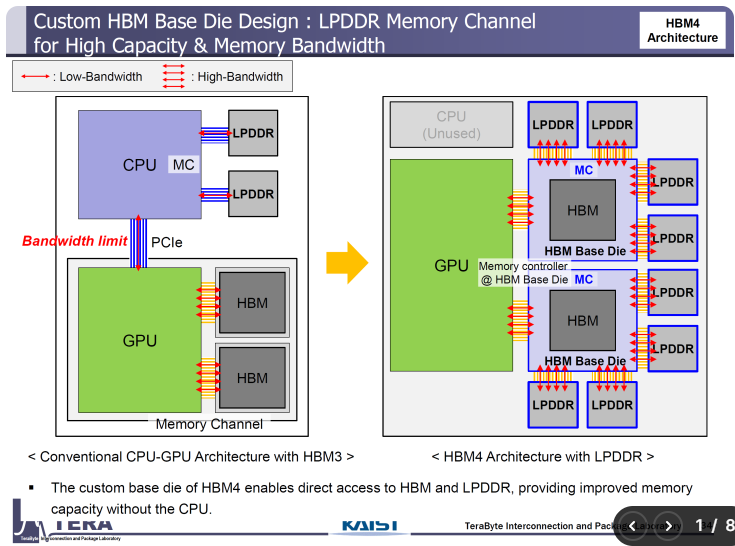

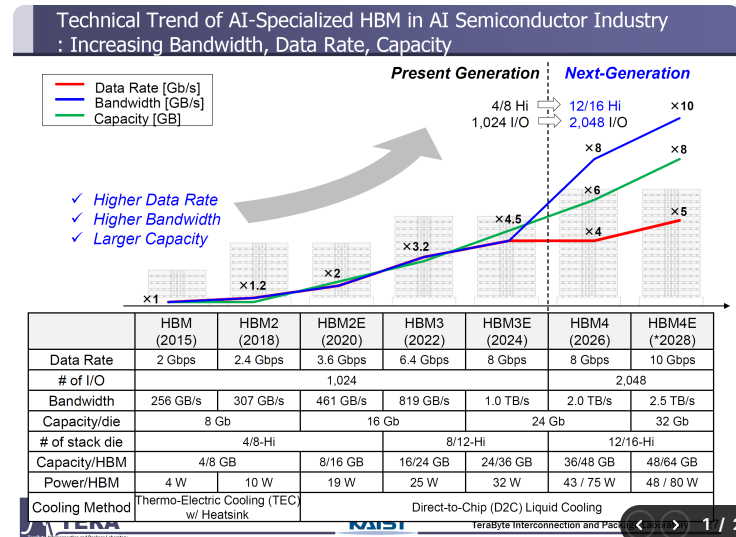

看看HBM4的細節，目標是提供8Gbps的數據速率，2048位IO，每堆棧的內存帶寬為2.0 TB/s，每個die的容量為24Gb，內存容量高達36- 48Gb，每堆棧功率封裝為75W。HBM4采用標準的D2C液體冷卻，并采用定制的基于HBM的芯片（HBM-LPDDR）。

HBM4e更進一步，數據速率為10Gbps，每堆棧帶寬為2.5 TB/s，基于12-Hi和16-Hi堆棧，每個芯片容量高達32 Gb，內存容量高達48/64 Gb，每個HBM封裝功率高達80W。

HBM5瞄準NVIDIA Feynman，計劃于2029年上市

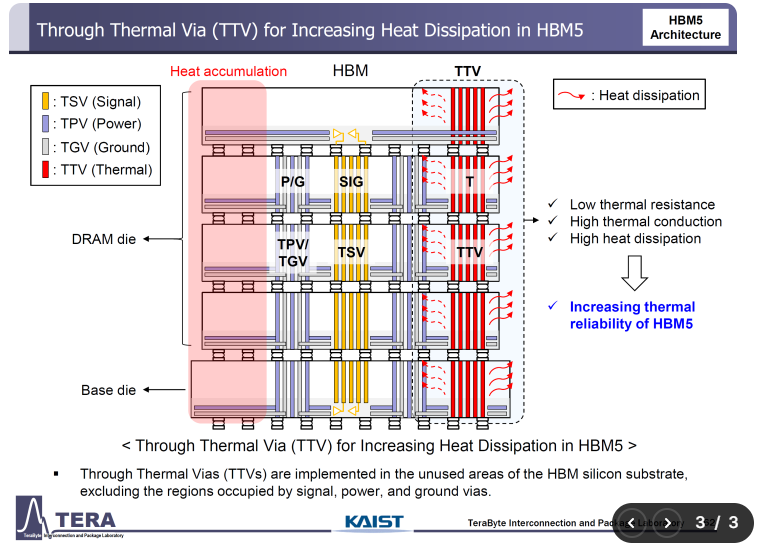

HBM5數據速率為8Gbps，驅動IO通道高達4096位。帶寬也增加到每個堆棧4TB /s，并將以16-Hi堆棧作為基準。使用40 Gb DRAM芯片，HBM5將擴展到每堆棧80 Gb的容量，每堆棧功率預計將達到100W。

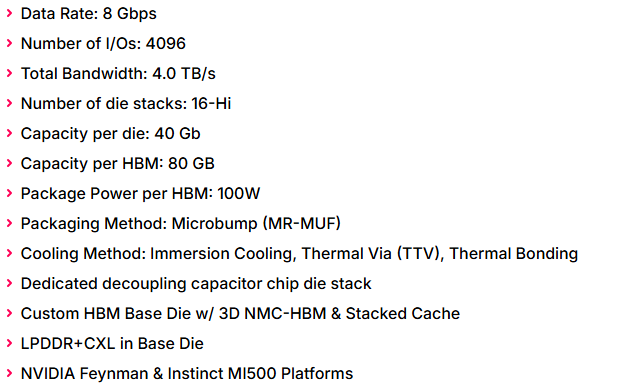

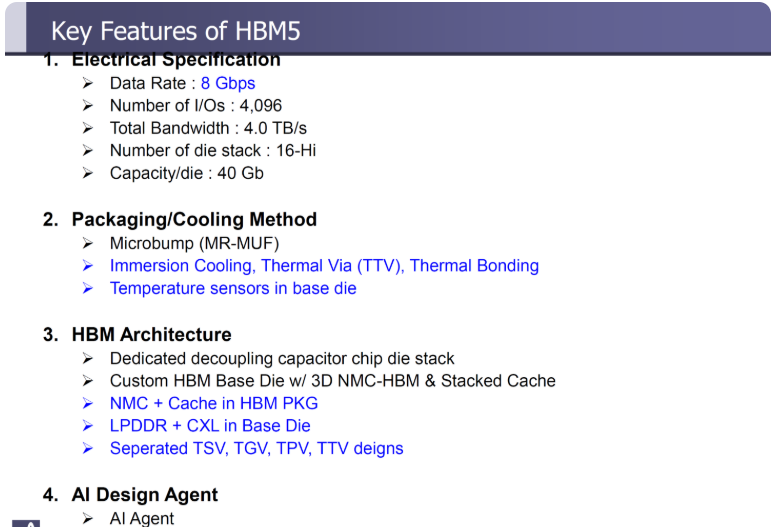

HBM5內存標準的主要特性包括：

NVIDIA的Feynman預計將成為第一款使用HBM5內存標準的GPU，雖然NVIDIA列出了2028年的發布時間表，但看起來這家研究公司將基于生產和供應周期的下一代解決方案定為2029年發布更為現實。

Feynman是一個750mm2的芯片GPU，每個芯片功率為900W，旗艦芯片將被稱為F400。英偉達沒有展示任何芯片本身的具體說明，但研究公司認為它是一個帶有8個HBM5插槽的四GPU芯片封裝。據說這個封裝的尺寸為4788 mm2 （85.22mm x 56.2mm）。整個GPU應該包含400- 500 Gb的HBM5，并將提供4400W的TDP。

HBM6 Post-Feynman GPU架構——巨大的功率、容量及帶寬

英偉達可能會推出更大的Feynman Ultra，但尚未上市。下面列出的是Post-Feynman時代的HBM6設計。在HBM6中，我們期望在使用4096位IO通道時看到16 Gbps數據速率。

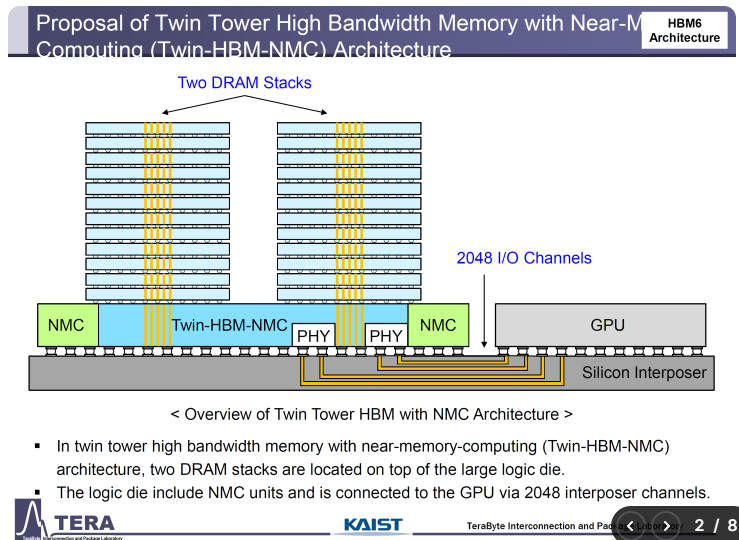

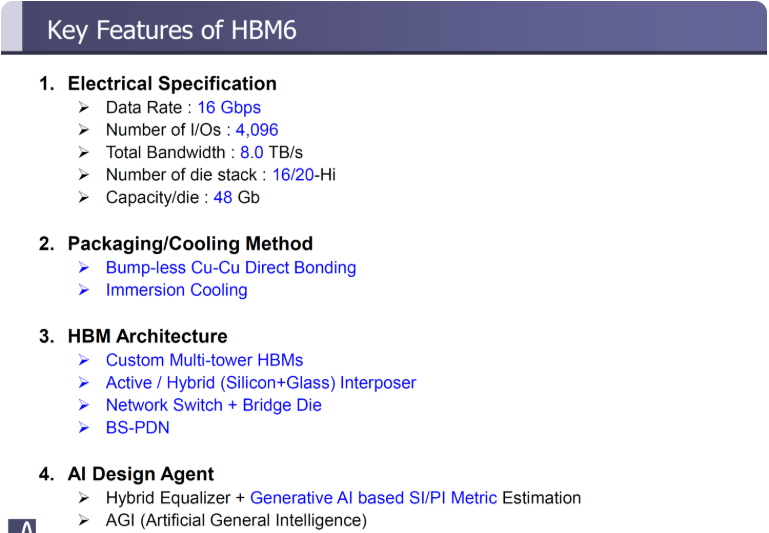

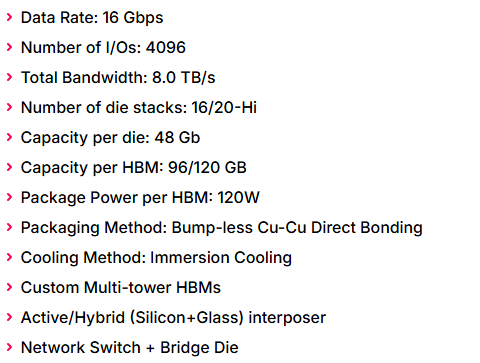

HBM6內存標準的主要特性包括：

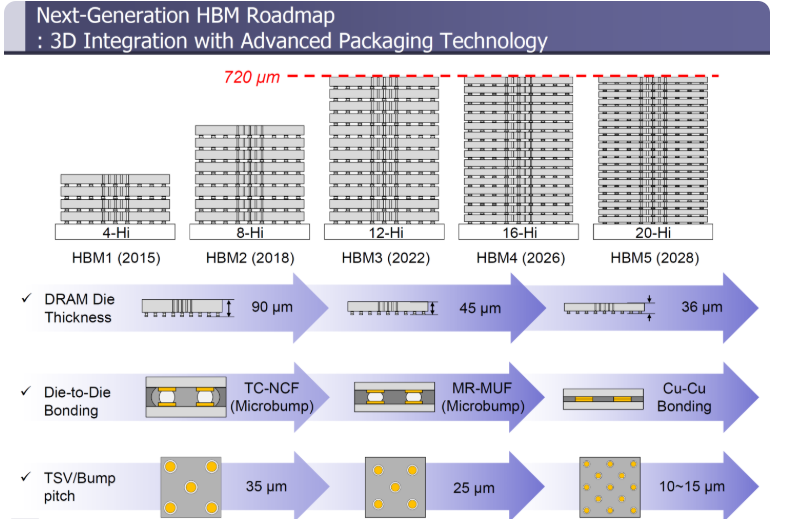

HBM6的一個重大變化是，第一次看到HBM堆疊超過16-Hi到20-Hi，將每堆棧的內存容量增加到96- 120GB，每堆棧功率為120W。

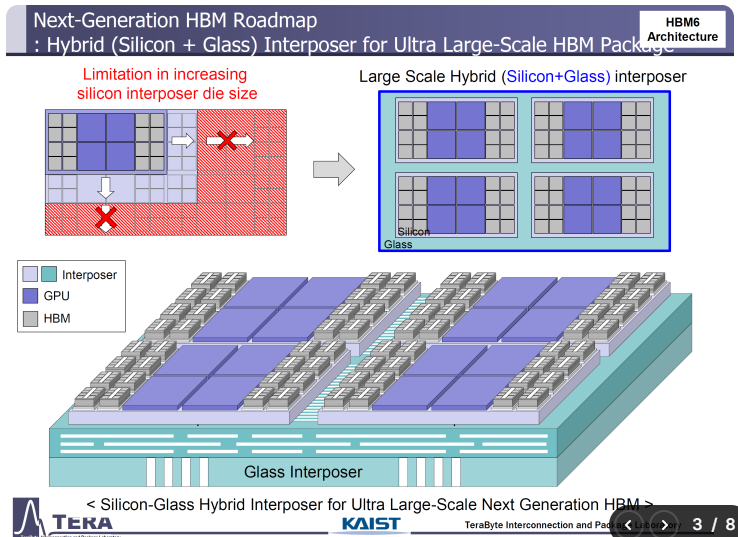

據該研究公司透露，每個GPU芯片尺寸為700平方毫米，每個芯片功率為1000W。該封裝將在6014 mm2 （102.8mm x 58.5mm）的封裝面積內容納16個HBM6插槽，并將提供128-256 TB/s的帶寬，每個芯片的內存容量為1536-1920 GB，總功率為5920W。這項技術預計將在2032年問世。

HBM7 & HBM8 ——為未來十年最大化內存

隨著HBM6成為下一個十年開始的亮點，HBM7和HBM8將成為將標準提升到全新水平的大炮。HBM7將提供每堆棧24 Gbps的引腳速度和8192個IO通道，是HBM6的兩倍。增加的數據速率和IO能力將把帶寬提高到24 TB/s，是HBM6的3倍，并且每個DRAM芯片的容量為64 Gb，由于20-24-Hi的內存堆棧，將看到每個堆棧的容量高達160-192 GB。每個堆疊的封裝功率為160W。

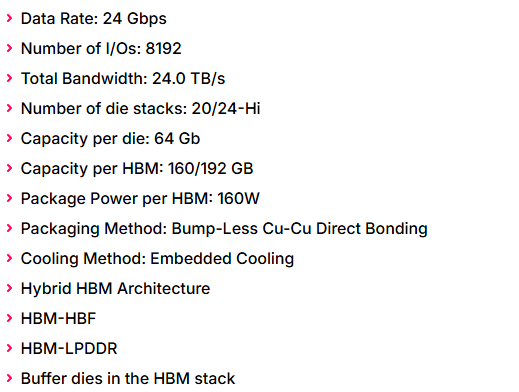

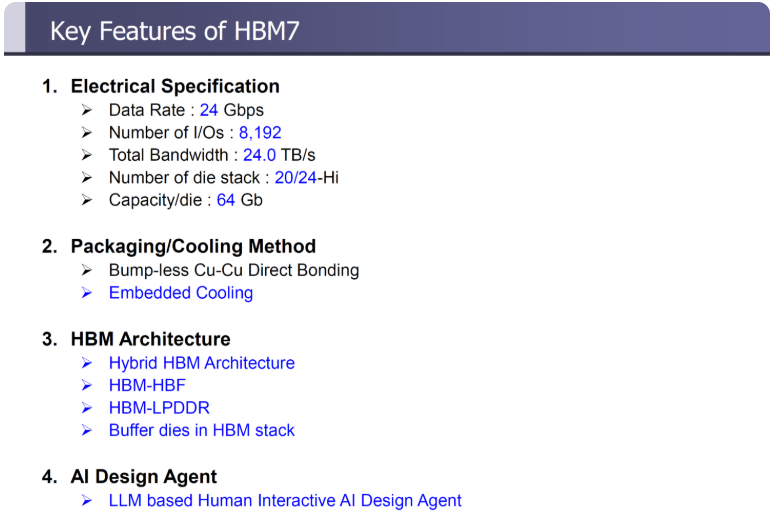

HBM7內存標準的主要特性包括：

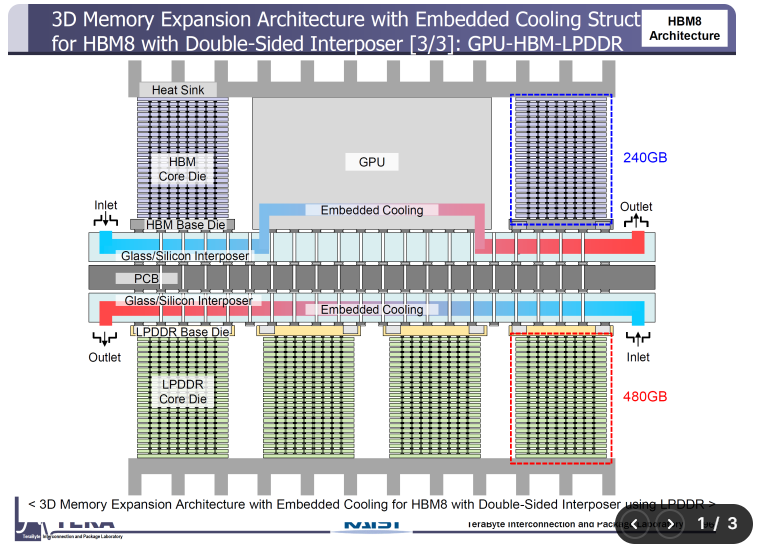

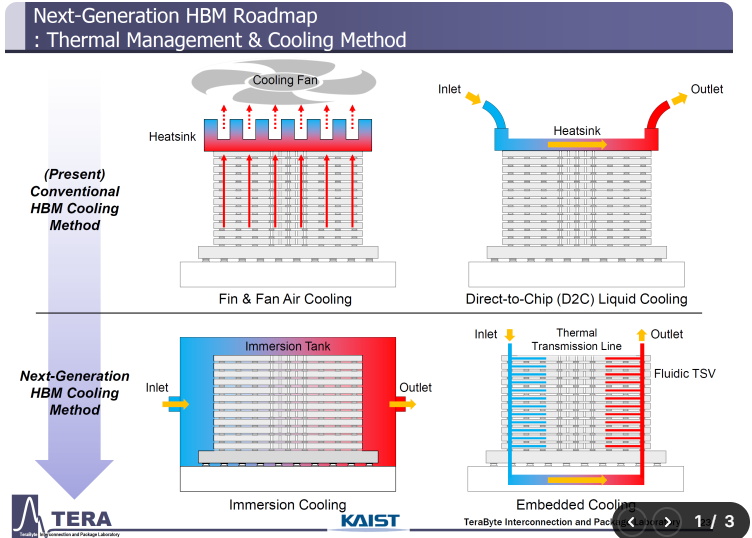

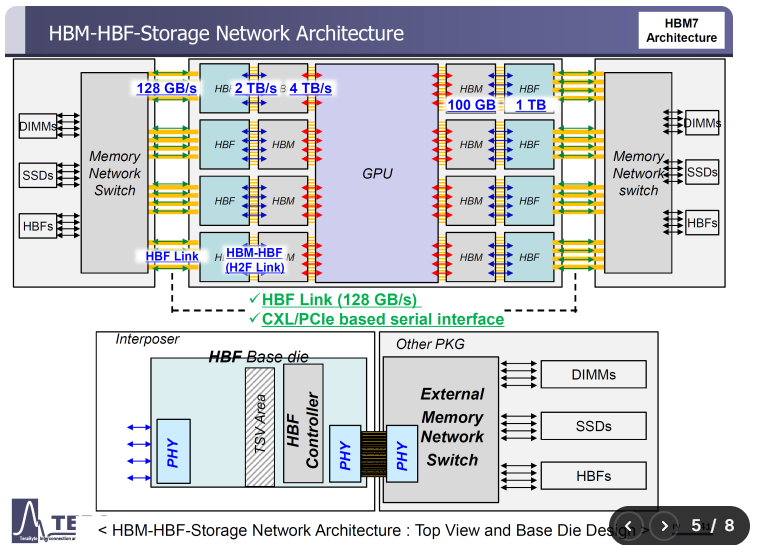

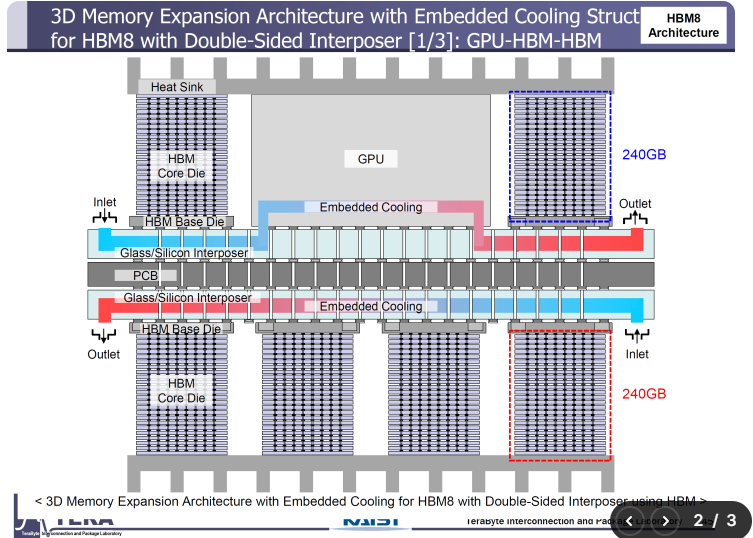

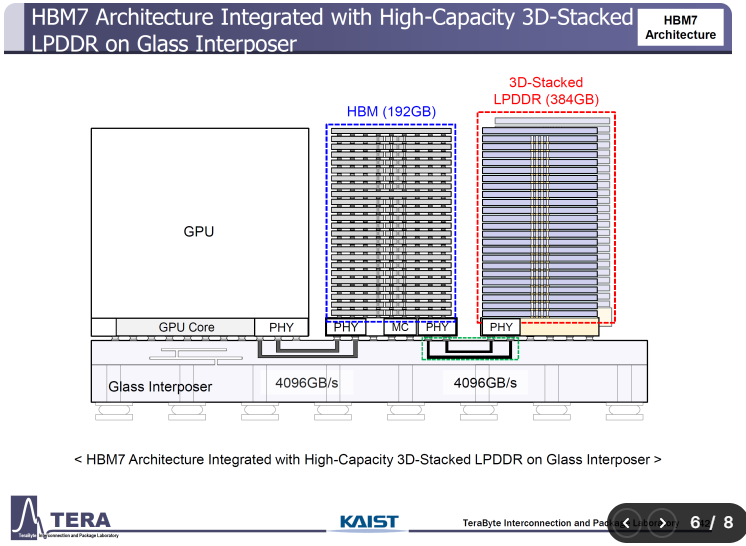

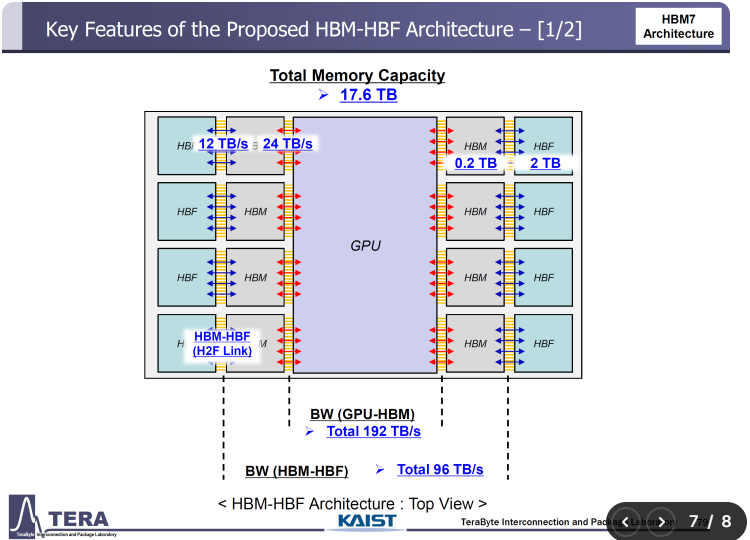

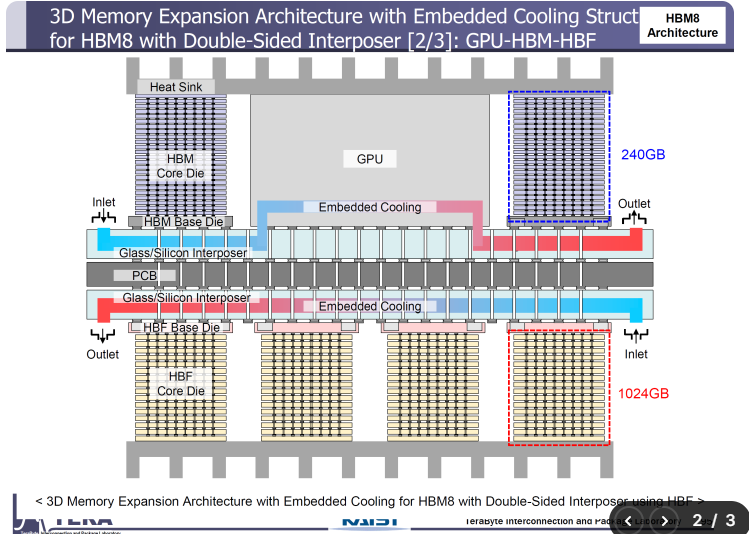

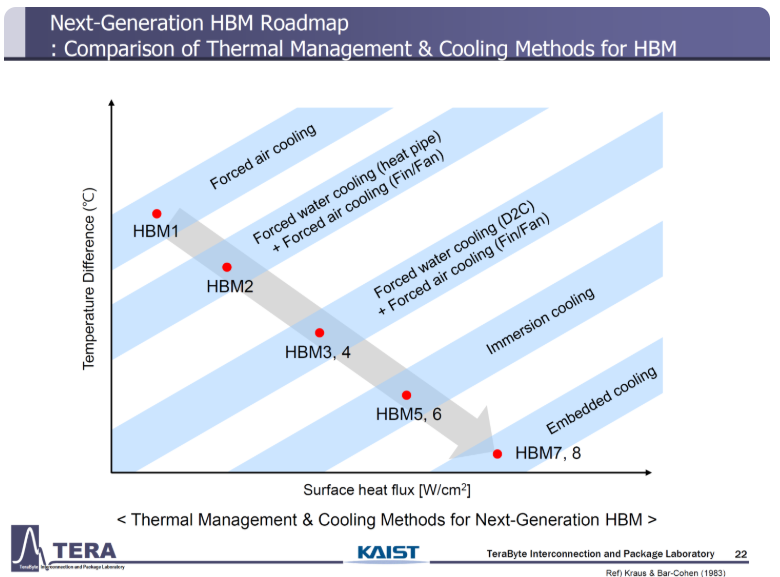

HBM6，HBM7和HBM8的die堆疊將使用無碰撞Cu-Cu直接鍵合實現，HBM7/HBM8將采用嵌入式冷卻解決方案。HBM7還將推出全新的HBM-HBF和HBM-3D LPDDR架構。

基于HBM7內存的下一代解決方案預計將變得超大和多chiplet，一個封裝提供8個GPU插槽，每個GPU的尺寸為600 mm2，功耗高達1200W，而32個HBM7插槽提供1024 TB/s的帶寬，使其成為第一個PB級帶寬解決方案。該芯片還應該包含高達5120- 6144 GB的巨大內存容量，預計總功率為15,360W，幾乎是基于HBM6解決方案的3倍。

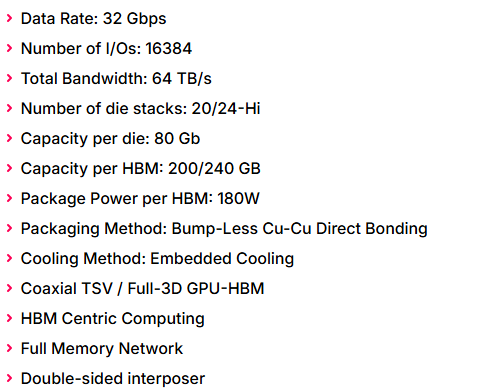

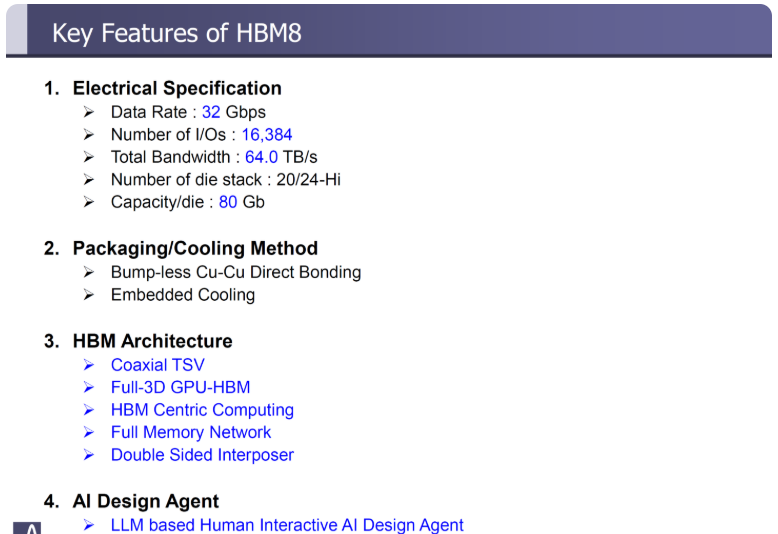

HBM8內存標準的主要特性包括：

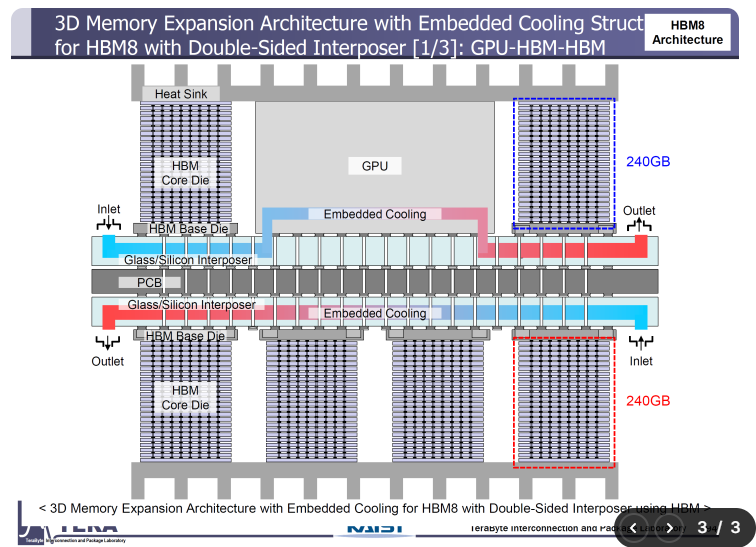

對于HBM8來說，內存標準要到2038年才會到來，所以還有很長的路要走，但預期的規格包括32Gbps的數據速率和加倍的IO通道，達到16384。內存解決方案將提供每個堆棧64 TB/s的帶寬，每個DRAM的容量為80 Gb，高達200/240 GB的內存容量和每個HBM插槽的封裝功率高達180W。

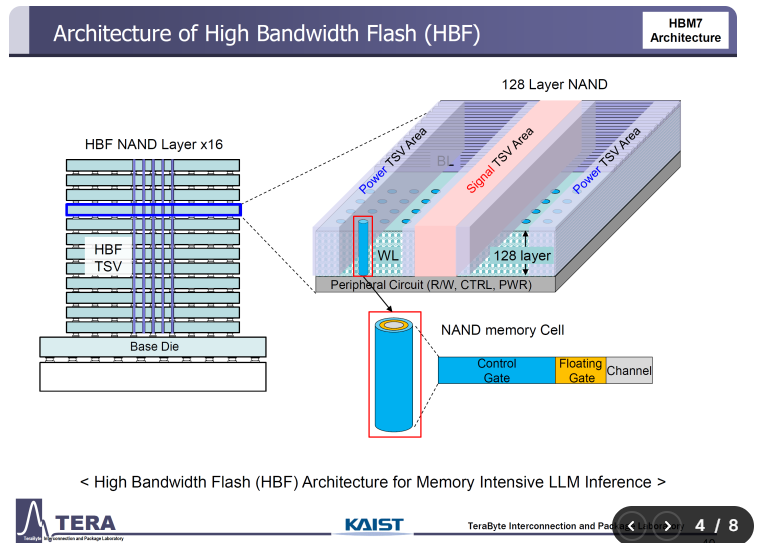

用于內存密集型LLM推理的HBF架構，創新的冷卻方法

還有一件事是HBF架構，它的設計是為了滿足內存密集型LLM推理的需求。對于HBF，制造商不再使用標準的內存DRAM，而是使用NAND，最高可達128層，在16-Hi堆棧中提供更高的容量，并使用HBF TSV解決方案進行互連。
